什么是負載電容？

負載電容是指晶振的兩條引線連接IC塊內部及外部所有有效電容之和，可看作晶振片在電路中串接電容。

負載電容的計算

1.于振蕩電路產生的振蕩回路來看，不同的負載電容會有不同程度頻率飄移，因此設計時必須針對產品實際的負載電容做量測以確定是否與當初設計規格一致

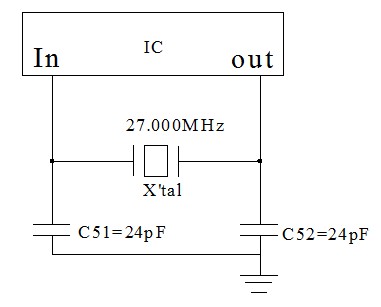

2.理論值負載電容計算方式如下,由C51 C52計算串聯電容后加上離散電容等于實際的負載電容，雜散電容內含PCB Layout、芯片電極等等因素造成.         CL = C51 * C52 / (C51 + C52) + C0 + Cs;
         Note: Cs refers to on board stray capacitance.


晶振的負載電容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C式中Cd,Cg為分別接在晶振的兩個腳上和對地的電容,Cic（集成電路內部電容）+△C（PCB上電容).就是說負載電容15pf的話，兩邊個接27pf的差不多了，一般a為6.5～13.5pF
